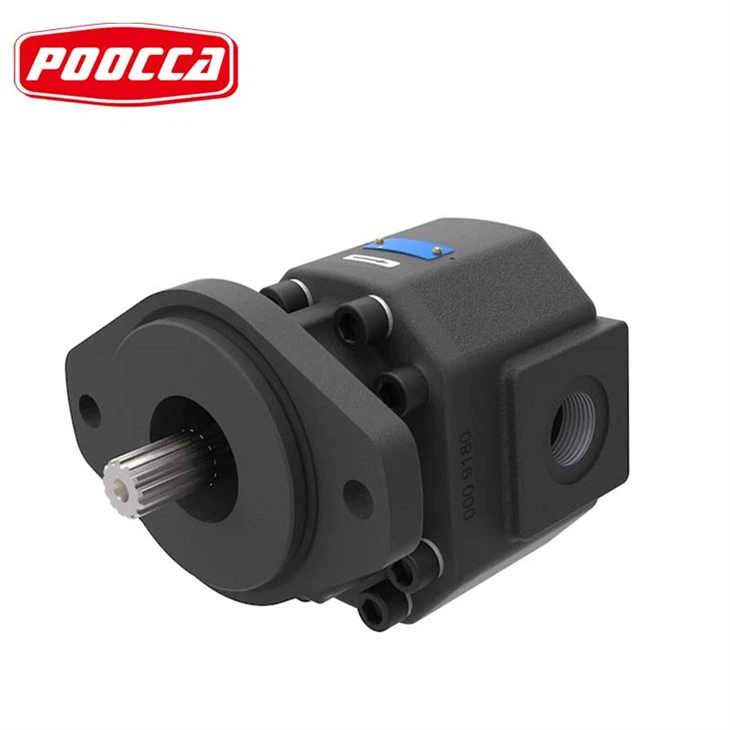

Hydraulické zubové čerpadlo Jihostroj GHD 1
Hydraulické zubové čerpadlo Jihostroj GHD 1
Funkce GHD
** Čerpadla řady GHD1 s vnějším ozubením pro svou masivní litinovou konstrukci jsou určena pro nejnáročnější provozy v zemědělských a stavebních strojích. Série pokrývá široký rozsah zdvihového objemu od 17 do 71 cm3.
** Tato čerpadla se vyznačují třídílnou, celolitinovou konstrukcí: příruba – těleso – víko. Do příruby a víka jsou zalisována pouzdra nesoucí ozubené čepy. Ozubená kola, která jsou optimalizována pro dosažení nízké hladiny hluku, jsou vyrobena z ultra vysokopevnostní oceli. Vstup a výstup kapaliny jsou umístěny ve víku (není jimi tedy těleso zeslabeno a je možné vyšší tlakové zatížení) ze stran nebo axiálně ve víku. Axiální vyvažování výkonu se provádí pomocí posuvných přítlačných desek z hliníkové slitiny, ve kterých je v drážkách umístěno tvarové těsnění vyvažovací plochy. Rozměry příruby umožňují provedení s předhřídelem s ložisky pro vyšší radiální nebo axiální zatížení pohonu.
** Čerpadla GHD1 jsou vyráběna v různých provedeních pohonů, upínacích přírub a také vstupů a výstupů kapalin. Tato čerpadla splňují normy ISO, SAE, UNI a další světově uznávané normy, lze je dodat jednocestně -sekce i vícesekční provedení. Lze je dodat i v reverzibilním provedení, s vnější nebo vnitřní drenáží.
Úvod do výroby
|
Nominální Velikost Parametry |
Sym. |
Jednotka. |
GHD1 17 |
GHD1 27 |
GHD1 34 |
GHD1 43 |
|
|
Skutečný posun |
Vg |
[cm3] |
17.39 |
27.53 |
34.05 |
43.47 |
|
|
Rychlost otáčení |
nominální |
nn |
[min-1] |
1500 |
1500 |
1500 |
1500 |
|
minimální |
NMIN |
[min-1] |
400 |
400 |
400 |
400 |
|
|
maximum |
nmax |
[min-1] |
3200 |
3200 |
3000 |
2800 |
|
|
Tlak na vstupu* |
minimální |
p1min |
[bar] |
-0.3 |
-0.3 |
-0.3 |
-0.3 |
|
maximum |
P1max |
[bar] |
0.5 |
0.5 |
0.5 |
0.5 |
|
|
Tlak na výstupu** |
max. kontinuální |
p2n |
[bar] |
300 |
300 |
300 |
280 |
|
maximum |
P2Max |
[bar] |
320 |
320 |
320 |
300 |
|
|
vrchol |
p3 |
[bar] |
330 |
330 |
330 |
310 |
|
|
Jmenovitý průtok (min.) při nn a p2n |
Qn |
[dm3 .min-1] |
23.5 |
38.0 |
48.0 |
61.3 |
|
|
Maximální průtok při nmax a p2max |
Qmax |
[dm3 .min-1] |
54.5 |
86.3 |
100.1 |
119.3 |
|
|
Jmenovitý příkon (max.) při nn a p2n |
Pn |
[kW] |
16.1 |
24.9 |
30.2 |
36.0 |
|
|
Maximální příkon při nmax a p2max |
Pmax |
[kW] |
33.6 |
53.3 |
61.8 |
69.0 |
|
|
Hmotnost |
m |
[kg] |
– |
– |
– |
– |
|
|
Nominální Velikost Parametry |
Sym. |
Jednotka. |
GHD1 51 |
GHD1 56 |
GHD1 61 |
GHD1 71 |
|
|
Skutečný posun |
Vg |
[cm3] |
51.44 |
55.79 |
61.59 |
71.01 |
|
|
Rychlost otáčení |
nominální |
nn |
[min-1] |
1500 |
1500 |
1500 |
1500 |
|
minimální |
NMIN |
[min-1] |
350 |
350 |
350 |
350 |
|
|
maximum |
nmax |
[min-1] |
2600 |
2400 |
2200 |
1800 |
|
|
Tlak na vstupu* |
minimální |
p1min |
[bar] |
-0.3 |
-0.3 |
-0.3 |
-0.3 |
|
maximum |
P1max |
[bar] |
0.5 |
0.5 |
0.5 |
0.5 |
|
|
Tlak na výstupu** |
max. kontinuální |
p2n |
[bar] |
260 |
250 |
230 |
210 |
|
maximum |
p2max |
[bar] |
280 |
270 |
250 |
230 |
|
|
vrchol |
p3 |
[bar] |
290 |
280 |
260 |
240 |
|
|
Jmenovitý průtok (min.) při nn a p2n |
Qn |
[dm3 .min-1] |
72.5 |
78.7 |
86.8 |
100.1 |
|
|
Maximální průtok při nmax a p2max |
Qmax |
[dm3 .min-1] |
131.1 |
131.2 |
132.8 |
125.3 |
|
|
Jmenovitý příkon (max.) při nn a p2n |
Pn |
[kW] |
39.5 |
41.2 |
41.9 |
44.1 |
|
|
Maximální příkon při nmax a p2max |
Pmax |
[kW] |
70.8 |
68.3 |
64.0 |
55.6 |
|
|
Hmotnost |
m |
[kg] |
– |
– |
– |
– |
|

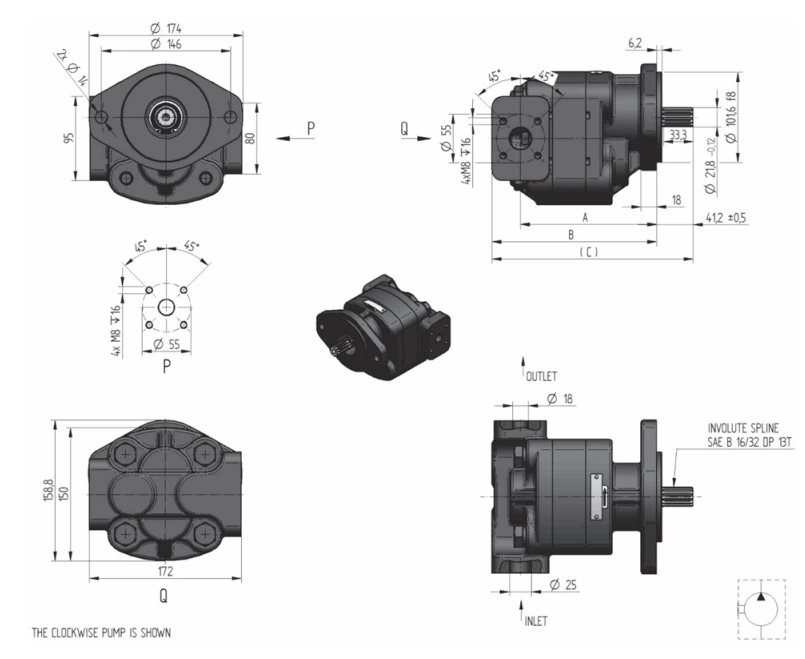

Rozměrový výkres GHP1
Objednávka číslo
| GHD1-17R-S03D13-SH10H09-NR | GHD1-43R-S03D13-SH10H09-NR |
| GHD1-17L-S03D13-SH10H09-N | GHD1-43L-S03D13-SH10H09-NL |
| GHD1-27R-S03D13-SH10H09-NR | GHD1-51R-S03D13-SH10H09-NR |
| GHD1-27L-S03D13-SH10H09-NL | GHD1-51L-S03D13-SH10H09-NL |
| GHD1-34R-S03D13-SH10H09-NR | GHD1-71R-S03D13-SH10H09-NR |
| GHD1-34L-S03D13-SH10H09-NL | GHD1-71L-S03D13-SH10H09-NL |
